110KV變電站直流屏充電模塊過熱保護故障分析（一）

一、故障簡述

內蒙古某110KV變電站直流電源系統（智能站用交直流一體化系統）充電模塊告警，無電流輸出，變電站直流負荷由蓄電池組供電，直流電源體系統母線電壓持續下降，充電模塊散熱風扇停止工作，發熱yan重，判斷是過熱導致自身保護無輸出。

二、故障原因分析

1、系統組成及運行方式

該站直流電源系統操作電壓為DC220V，直流電源系統接線采用雙母接線運行方式，配置1組蓄電池和1組充電裝置，配置104只2V200AH蓄電池。

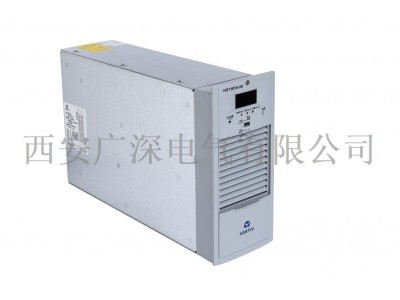

站內直流系統配置1組充電裝置，并配備5臺220V10A充電模塊，輸出至合閘母線，分別為蓄電池提供浮充電源，合閘母線提供電源，通過硅鏈自動降壓為控制母線提供電源。

正常運行狀態下控制母線電壓115V，合閘母線電壓121V,直流饋線I段、II段分段運行。

2、故障描述

1）外觀檢查情況。對該站直流屏充電模塊進行了外觀檢查，未見明顯異常

2）試驗檢測情況。對該站直流屏充電模塊進行了檢查和帶負荷試驗，發現部分直流屏充電模塊的散熱風扇出現故障，不能正常運行，同時部分充電模塊的帶負荷能力不達標，超過60%負荷時就出現過載保護停止輸出。

3、故障原因分析

1）充電模塊過熱保護，導致無輸出，致使蓄電池組帶全站負荷

2）充電模塊風冷功能失效，導致當其中的1臺充電模塊故障，其他充電模塊負載加大時，散熱bu良，連鎖反應使剩余充電模塊保護動作，即充電模塊過熱導致自身保護無輸出。

未完待續……
