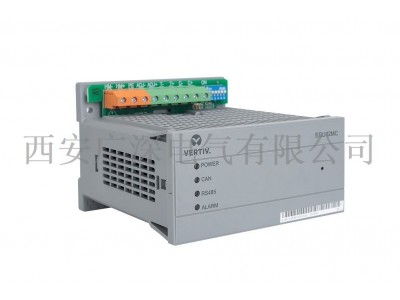

艾默生EGU02MC通用配電模塊

一、EGU02MC通用配電監控模塊概述

艾默生EGU02MC通用配電模塊（以下簡稱EGU02MC）主要用于檢測饋出空開狀態及溫度信號，或者是配合EDU02MC檢測支路的絕緣狀態。其小型化的結構設計可適應電氣柜狹小的安裝空間，可以通過上級監控EMU10MC的下拉菜單來設置不同的功能模式。

二、EGU02MC的功能

1、全開關。接入32路開關量，實現開關量狀態檢測功能；

2、全絕緣。接入32路直流型漏電流傳感器，實現支路絕緣檢測功能；通過CAN總線配合EDU02MC，可組成直流型絕緣監測系統；

3、全溫度。接入32路電流型溫度傳感器，實現溫度檢測功能；

4、16絕緣16開關。S1~S16依次接入直流傳感器的信號端，S17~S32依次接入開關量。

5、15絕緣15開關2溫度。S1~S15依次接入直流傳感器信號的信號端，S16~S30依次接入開關量，S31和S32接入電流型溫度傳感器的信號端。

6、27開關2專有3溫度。S1~S27依次接入開關量，S28接入外接的絕緣繼電器輔助觸點，常開，S29接入充電機輸出熔斷器輔助觸點，常閉。S30~S32接入溫度傳感器信號端。

7、交流竄入支路定位。系統發生交流電源竄電故障時，配合EDU02MC可以定位交流竄入的支路。

8、直流互竄支路定位。系統發生直流電源互竄故障時，配合EDU02MC可以定位直流互竄的支路。

此外，EGU02MC還具有通訊和告警功能。產品提供RS485和CAN兩種通訊口。對異常現象上報給上級監控模塊，并通過自身告jing燈指示。

9、測量誤差

10、注意事項

1).EGU02MC必須安裝在機柜內部，只有前面板可以暴露在機柜外部。

2).安裝維護EGU02MC前，需斷開電源，再將EGU02MC主機從底座取下，以免觸電。

3).根據電力系統規范要求，接入采集裝置的電源輸入線正負極都必須配置熔斷器。熔斷器推薦型號為0477002.MXE（LITTELFUSE公司生產）。

4).電流型溫度傳感器必須采用廣深產品，型號為MONI01ZSL。

5).人體產生的靜電會損壞EGU02MC中電路板上的靜電敏感元器件。因此在接觸設備前，須佩戴防靜電護腕，并將防靜電護腕的另一端良hao接地。

6)．禁止將EGU02MC安裝在系統上運輸，EGU02MC必須單獨包裝運輸，系統現場安裝完成后，再將EGU02MC安裝到系統上。
