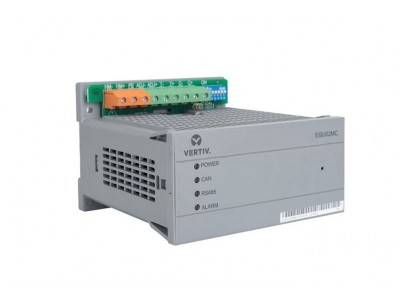

艾默生egu02mc通用配電模塊（以下簡稱egu02mc）主要用于檢測饋出空開狀態及溫度信號，或者是配合edu02mc檢測支路的絕緣狀態。其小型化的結構設計可適應電氣柜狹小的安裝空間，可以通過上級監控emu10mc的下拉菜單來設置不同的功能模式。

egu02mc的功能

1.全開關。接入32路開關量，實現開關量狀態檢測功能；

2.全絕緣。接入32路直流型漏電流傳感器，實現支路絕緣檢測功能；通過can總線配合edu02mc，可組成直流型絕緣監測系統；

3.全溫度。接入32路電流型溫度傳感器，實現溫度檢測功能；

4．16絕緣16開關。s1~s16依次接入直流傳感器的信號端，s17~s32依次接入開關量。

5．15絕緣15開關2溫度。s1~s15依次接入直流傳感器信號的信號端，

s16~s30依次接入開關量，s31和s32接入電流型溫度傳感器的信號端。

6．27開關2專有3溫度。s1~s27依次接入開關量，s28接入外接的絕緣繼電器輔助觸點，常開，s29接入充電機輸出熔斷器輔助觸點，常閉。s30~s32接入溫度傳感器信號端。

7.交流竄入支路定位。系統發生交流電源竄電故障時，配合edu02mc可以定位交流竄入的支路。

8.直流互竄支路定位。系統發生直流電源互竄故障時，配合edu02mc可以定位直流互竄的支路。

此外，egu02mc還具有通訊和告警功能。產品提供rs485和can兩種通訊口。對異常現象上報給上級監控模塊，并通過自身gaojin燈指示。

9.測量誤差

10．注意事項

1).egu02mc必須安裝在機柜內部，只有前面板可以暴露在機柜外部。

2).安裝維護egu02mc前，需斷開電源，再將egu02mc主機從底座取下，以免觸電。

3).根據電力系統規范要求，接入采集裝置的電源輸入線正負極都必須配置熔斷器。熔斷器推薦型號為0477002.mxe（littelfuse公司生產）。

4).電流型溫度傳感器必須采用廣深產品，型號為moni01zsl。

5).人體產生的靜電會損壞egu02mc中電路板上的靜電敏感元器件。因此在接觸設備前，須佩戴防靜電護腕，并將防靜電護腕的另一端接地。

6)．禁止將egu02mc安裝在系統上運輸，egu02mc必須單獨包裝運輸，系統現場安裝完成后，再將egu02mc安裝到系統上。
