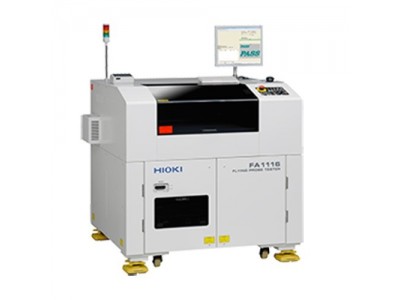

飛針測試儀FA1116高速光板測試機_HIOKI

飛針測試儀FA1116_HIOKI高速光板測試機特點

·電容法測量,高速光板測試機

·Max.100點/秒的高速測試

·鍍金基板及微細線路基板的測試時間提升30%

·搭配新型探針CP1702-01以及最優軟著陸控制，實現微細線路的高速測試

·通過5aF的高分辨率的電容法測量，可檢出單獨線路欠缺的微細不良

·從一般的光板到FPC、BGA、CSP、MCM等微細、高精密基板都可檢測

·最小焊盤尺寸15um

·除電容法測量外，標準配備電阻、電感、二極管以及電壓測量。另外通過MLCC測量功能，在JIS規格要求下也可實現電容測量。

·通過豐富的測量功能及選件單元的結合，減少待測基板在現場的停放時間

HIOKI飛針測試機FA1116規格

手臂數量  2

測試步數  最多40,000步/piece

                  300,000步/sheet

測試范圍  DC測量功能

                  電阻:400μΩ~40MΩ

                  電容:4μF~400mF

                  二極管、三極管(VF):0~25V

                  齊納二極管(VZ):0~25V

                  短路:400mΩ~40kΩ

                  開路:4Ω~4MΩ

                  電壓:0~25V

                  AC測量功能

                  電阻:100Ω~100MΩ

                  電容:10fF~10μF

                  電感:10μH~100mH

測試時間  Max.100points/s

                 (0.1mm移動, 2アーム同時プロービング, 容量測定時)

探針可測區域  610W×510D mm

可測基板尺寸  厚度:0.1~3.2mm

                  外形:50W×50D~610W×510mm

                  元件搭載范圍:上測10mm(含板厚),下側:0.1mm

基板傳送  無自動傳送規格

電源          AC200V±10%(單相)50/60Hz,3kVA

尺寸·重量  1443W×1656H×1185D mm,1000kg
