電子皮帶秤，由秤架，測速傳感器，高精度測重傳感器，電子皮帶秤控制顯示儀表等組成，能對固體物料進行連續動態計量。對選煤來說，皮帶秤有很重要的作用，同時還可以考核班次管理生產依據。

技術特點：

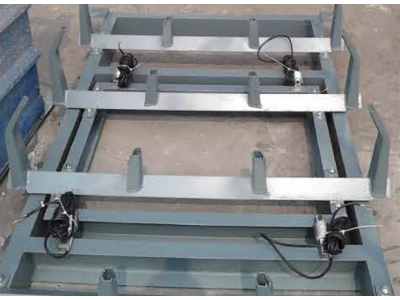

電子皮帶秤稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

技術參數

1. 皮帶秤型號

JCS-800ZK（800皮帶寬） ICS-1000ZK (1000皮帶寬），可根據帶寬設計。

   2.技術參數部分

計量誤差0.1%

分數度10000

示波不大于1個顯示分度

累計量最大999.999.999

控制系統獨立運行

工作電源：（100-240）VAC，50Hz、10W

模擬輸出通道，2個12位相互隔離模擬輸出通道，輸出信號為（0-20或4-20）mA,負載驅動能力為500歐，保證0.2%的精度（模擬輸出信號用于主控制輸出、瞬時流量輸出。）

串行通信口

儀表有1個485串，可用于與上位機通訊或連接微型打印機。

通訊采用modbus-RTU協議

使用打印功能時，可以連接485口的微型打印機（兼容ESC控制碼的40列微型打印機）。

注（如果原皮帶有變頻調速需添加設備）
