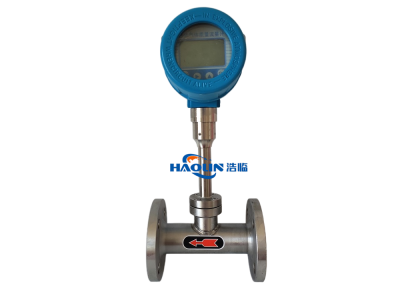

浩臨熱式氣體質量流量計工作原理

熱式流量計是基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈比例關系.該系列流量計的傳感器有兩只標準級的RTD,一只用來做熱源,一只用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關系,再通過微電子控制技術,將這種關系轉換為測量流量信號的線性輸出。

熱式氣體質量流量計 技術參數

適用介質：與不銹鋼相兼容的氣體

測量范圍：0.05 - 120m/s

工作溫度：-40℃ - 510℃

環境溫度：-40℃ - 85℃濕度小于90%RH

壓 降：

對于直徑大于或等于3英寸的管道可以忽略不計電源要求：

18 - 30VDC大600mA

180 - 230VAC大2.5W

100VAC大3.15W

輸出信號：與質量流量成比例的線形4-20mA與溫度成比例的線形4-20mA

精 度：1%的讀數±0.5%的滿量程

重 復 性：±0.2%F.S

耐 壓：4.2MPa

響應時間：≤850ms

外殼材料：壓鑄鋁，A2/A4可選

探頭材料：316L，鉭，鈦等可選

球 閥：316L
