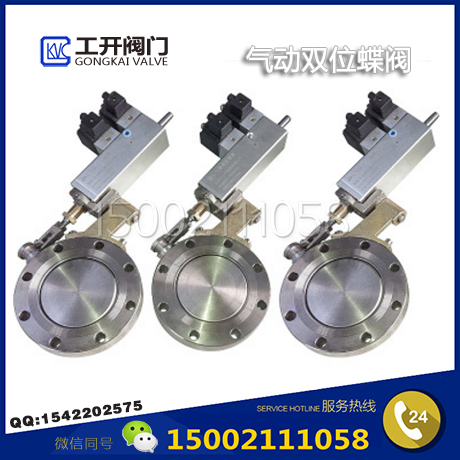

MDF2型氣動雙位蝶閥以壓縮空氣為動力，將兩個調節氣缸串接在一起，實現一套執行機構控制蝶閥的兩個開度，即在0℃~30℃和30℃~70℃之間分別獨立可調，互不干涉，且結構緊湊，調節簡便，顯示直觀，動作可靠，定位精度高，重復性好，價格低廉，維護方便。 本蝶閥適用于機械、冶金、鑄造、石化等行業的工業爐燃燒系統中風量或流量的大小控制，實現空氣與燃料配比的自動化，使加熱工況達到zui佳。另外，它非常適用于大口徑、大流量、低壓差的場合。MDF2為原DQSW的改進型。

  MDF2型氣動雙位蝶閥主要由活塞式（氣缸）執行機構和蝶閥本體二部分組成。其主要結構詳見下圖

MDF2型氣動雙位蝶閥的特點：
   1、氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。
   2、在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。
   3、蝶閥由閥體、閥板、轉軸、連桿等組成，它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。
   4、在閥體與氣缸支架的連接處設置有隔熱層，以降低對氣缸的傳熱。
