產品介紹

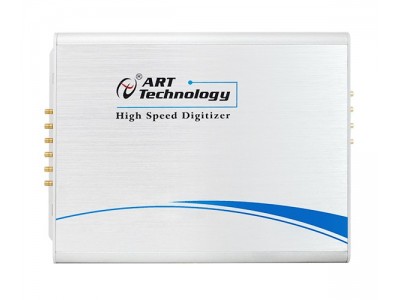

USB85028512 是 4 通道 12 位 40MS/s、80MS/s 采樣數字化儀，專為輸入信號高達20M40M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V，配備了容量高達 2GB 的板載內存。 USB85028512 配備了 12 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、圖形成像等高動態范圍應用的選擇。
指標參數
AD模擬量輸入 | ADC分辨率 | 12位（Bit） | |
輸入通道 | 4路單端 | ||
輸入量程 | ±5V、±1V | ||
采樣率 | 高達40MS/s（USB8502）/80MS/s（USB8512） | ||
采樣方式 | 同步采樣 | ||
| 存儲器深度 | 板載2GB 內存 | ||
校準方式 | 軟件自動校準 | ||
耦合方式 | 直流耦合、交流耦合 | ||
觸發源 | 軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步） | ||
ATR輸入源 | 從AI0~AI3的任一通道輸入 | ||
觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | |
DTR輸入范圍 | TTL電平 | ||
輸入阻抗 | 1MΩ（50Ω可定制） | ||
帶寬 | 20MHz（USB8502）/40MHz（USB8512） | ||
時鐘源 | 板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、 外時鐘 | ||
外時鐘輸入范圍 | USB8502：10MHz~40MHz，幅值為2Vpp~5Vpp USB8512：10MHz~80MHz，幅值為2Vpp~5Vpp | ||
產品配件：
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
