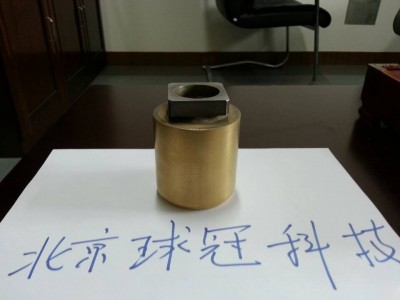

QG92鋁青銅為實芯絲，主要成分為：CuAl9Mn2，可制作軸瓦、襯套等耐磨零件。 可噴較厚涂層，具有良好的自粘合性能，也可做熱噴涂打底層用。鋁青銅涂層既可以作為工作層，也可以作為過渡底層材料。作為過渡底層時，應(yīng)選擇較高的工作電壓和相對低的霧化空氣壓力，工藝參數(shù)為：工作電壓35-37V，工作電流180-240A，霧化空氣壓力0.3-0.4MPa，噴涂距離80-120mm。過渡底層厚度一般0.lmm左右。噴涂工作涂層的工藝參數(shù)為：工作電壓30-32V，工作電流180-240A，霧化空氣壓力0.4-0.5MPa，噴涂距離120-150mm。所留的加工余量多少與噴涂操作的均勻程度有關(guān)，一般來說，工作涂層的厚度應(yīng)比最終加工尺寸至少大0.5mm。

1、規(guī)格：

(1) 直徑：Φ1.6mm，Φ2.0mm；

(2) 包裝：15Kg/箱。

2、主要技術(shù)指標(biāo)：

(1) 抗拉強(qiáng)度：460—600Mpa,

(2) 涂層結(jié)合強(qiáng)度：55MPa以上,
(3) 屈服強(qiáng)度160—490Mpa,
