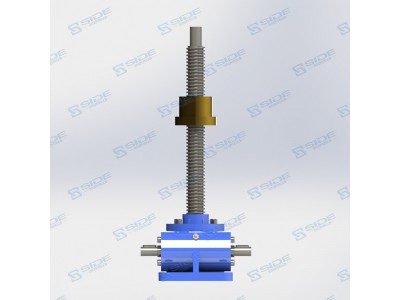

SWL絲桿升降機

SWL系列蝸輪絲桿升降機 是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

絲桿升降機又稱螺旋傳動機構。 它主要用來將旋轉運動變換為直線運動或?qū)⒅本€運動變換為旋轉運動。有以傳遞能量為主的如螺旋壓力機、 千斤頂?shù)龋?也有以傳遞運動為主的如機床工作臺的進給絲杠；還有調整零件之問相對位置的螺旋傳動機構等。 絲桿升降機有滑動摩擦機構和滾動摩擦機構之分。蝸輪材質

鋁青銅ZQAl9-4 強度高，耐磨性好，適用于一般負荷下工作。

錫青銅ZCuSn10Pb1 硬度高，耐磨性極好，不易產生咬死現象，有較好的鑄造性能和切削加工性能，適用于高負荷與高速度下工作。我公司DM系列產品的蝸輪均采用10-1錫青銅。

加工工藝

毛坯下料 粗車

調質處理 （改善材料的機械性能 ）

半精車外圓 粗車螺旋面

精車外圓 精車螺旋面

螺旋面淬火（提高螺旋面硬度，降低磨損速度）

精磨軸頭及軸承位

銑鍵槽

精磨螺旋面 （專用蝸桿磨床精磨螺旋面，降低螺旋面粗糙度，改善工作面摩擦力，提高傳動效率）

蝸桿材質

20CrMnTi 表面滲碳硬化處理 具有良好的加工性，加工變形微小，抗疲勞性能好。

40Cr 軸類零件常用的材料 調質處理后具有良好的機械性能 強度高 韌性好。

45#鋼 調質處理后具有較高的強度與切削加工性。

加工工藝

毛坯下料 粗車

調質處理 （改善材料的機械性能 ）

半精車外圓 粗車螺旋面

精車外圓 精車螺旋面

螺旋面淬火（提高螺旋面硬度，降低磨損速度）

精磨軸頭及軸承位

銑鍵槽

精磨螺旋面 （專用蝸桿磨床精磨螺旋面，降低螺旋面粗糙度，改善工作面摩擦力，提高傳動效率）
