一、概述：

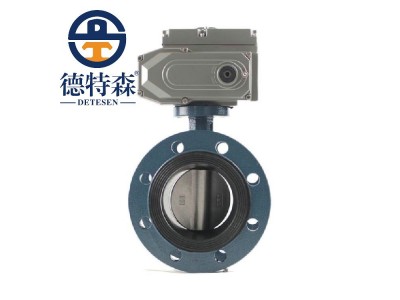

本產品適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等流體管道上作調節流量和截流介質的作用。采用精小型電動執行器，質量可靠，重量輕，價格為同行業電動執行器的1/3，是國家建設部自動化流體控制領域重點推薦產品。
二、技術參數和性能：
SP系列電動執行機構技術參數 | 閥 體 參 數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～1200mm |
輸出力矩 | 50N?M～2000N?M | 公稱壓力 | PN1.0、1.6MPa |
任選功能 | 開關型、無源觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不銹鋼等 |
動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、碳素鋼、不銹鋼等 |
動作時間 | 9秒/15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、鑄鋼、不銹鋼、1.4529等 |
環境溫度 | -30°～80° | 閥座密封 | EPDM、NBR、耐磨橡膠等 |
手動操作 | 附帶手柄操作 | 結構形式 | 中線型 、無銷型 |
限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃；NBR≤70℃ |
防護等級 | IP-67(防爆外殼:ExdⅡ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣等 |
輸入信號 | 輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V | 特點 | 用途廣、整體造價低、流量大、流阻小 |
三、外形尺寸：
公稱 通徑 | 尺 寸 (mm) | ||||||
L | 1.0MPa | 1.6MPa | |||||
D | D2 | Z-Φd | D | D2 | Z-Φd | ||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
