概述

Zw7-40.5戶外真空斷路器主要由真空滅弧室，電流互感器，傳動機構及操動機構組成。本產可配裝電磁及彈簧兩種機構。為了避免由于充SF6氣體及充油所帶來的一系列問題，本產品采用干式，檢修及維護方面。

本產品配有電流互感器，每相可以帶四個繞組，其中二個用于測量，二個用于保護。根據客戶需要，可安裝100：5，200：5，400：5，800：5，1000：5，1600：5的電流互感器。

周圍空氣溫度:

上限+40

下限一般地區-30℃,高寒地區-40

海拔：2000 m

分壓不超過700Pa（相當于風速34 m/S）

地震烈度，不超過8度

空氣污染程度3級

結構

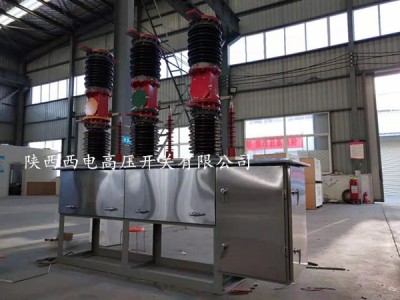

Zw7真空斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與彈簧機構 的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。

吊運，安裝和調試

產品在起吊斷路器時，必須勾住斷路器上的四個起吊吊環，水平緩慢吊起，并保證鋼絲繩不要碰到絕緣拉桿及瓷瓶，以免損壞產品。

1.斷路器處于分閘狀態，以整體形式運輸；

2.運輸和裝卸運輸過程中，不得翻轉，傾斜，并要采取防震措施；

3．1安裝前檢查

為確保開關安全可靠運行，安裝前應進行下列檢查方可進行安裝。

包裝拆除后，先檢查考官的外觀，如瓷瓶是否有裂紋，機構箱表面是否完好。銘牌數據與訂貨要求是否相符。

檢查所帶附件是否齊全，去合格證，產品說明書等。 西安35kv高壓真空開關zw7-40.5廠家

3.2安裝和調試

斷路器安裝前準備好牢固的基礎及必要的場地

斷路器裝配調試合格后才整裝出廠，在使用現場去掉包裝，清掃污穢后直接安裝在預備好的基礎上，須用地腳螺栓將斷路器固定牢靠，地腳螺栓規格為M20。

連接

3.1主回路接線前，應將上下出線端的上接線面清理干凈（接線面有鍍層，不允許用砂布磨），便可與外部連接。外接母排必須與出線端孔位相配，參見圖四，接線螺栓為M12×40，24只。

3.2利用接地螺栓可接接地線。   35kv戶外電站型zw7-40.5真空斷路器價格

3.3二次回路電纜應穿過ф100孔入機箱內，ф100孔上有橡皮套，橡皮套中鄉是不通的，根據電纜的數量和直徑將橡皮套開通。直徑應小于電纜外徑約2mm，這樣可以保證防塵效果。

3.4互感器外部接線與機構箱端子相連，導線截面不得小于2.5平方毫米（銅芯）。在運行中，電流互感器二次回路不允許開路，接線必須牢靠。

3.5斷路器在出廠前，已全部安裝調試完畢，在運行前還應先檢查所有法蘭面的螺栓是否松動，瓷件有無損傷。

1.1變電站土建設計前期準備階段

1.1.1前期選址

對于選擇變電站的建設地址來說,首先應確定負荷中心在變電站中的位置,然后對負荷分布、城鄉規劃進行綜合性的考慮,合理調整網絡結構,盡可能不占或少占農業耕地,降低土石方的使用量,盡量選擇使用價值較低的劣地或荒地建站.

對于初步確定的變電站地址,要從下面幾個方面進行綜合性的分析：

①變電站選址應遵循節約用地的原則,選擇土地使用價值較低的位置建站,因此,變電站多離城市中心較遠,要考慮交通運輸是否能夠滿足變電站日常需求.

②變電站選址應充分考慮城市建設的整體規劃,不能占用公路、鐵路等線路.

③變電站的建設,應考慮是否與周圍環境相適應,不能隨意建在機場、游覽區以及軍事要地附近,須經有關部門批準.

1.1.2 可行性研究

變電站建站位置一經確定,須經有關審查部門的批復,然后對審核通過的站址建設方案進行詳細的分析和論述,著重解決對項目是否可行的論證,這是變電站開展土建設計中的首要條件,可行性研究階段主要進行的工作是論證占地規模、地基處理措施、土地的利用和居民拆遷等問題.

①占地規模,為了設計達到規范要求,力圖日后運營維護的便利,各類型變電站設計方案,大多數都有著一套標準,但是基于我國緊張的土地資源狀況,變電站的建設,只能在標準化基礎上,根據當?shù)貙嶋H對設計方案進行優化.

②對于地基的處理,以及地下隱蔽設備問題,要在可行性研究階段,具體問題具體分析,通過評價建站地址穩定性的方案,判斷和評估地址周邊區域是否存在不良地質,如溶洞、滑坡等,并制定防范措施.

③經濟作物、林木的拆遷補償問題,變電站開工后,需要占用較大的土地,因此不可避免的涉及土地征用、拆遷補償,要進行詳盡的收集和分析,以利于在后期工作階段,能夠計算出合理的費用.
